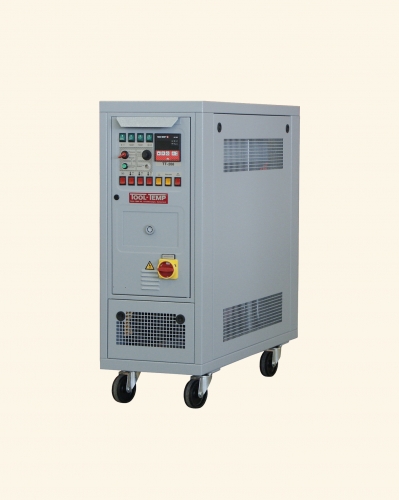

Termoregulator (termoregulatoare) TT-288 cu ulei, max. +250 C

Termoregulator (termoregulatoare) TT-288

Pentru temperaturi până la +250 °C

TT-288 Z pompă standard cu presetupă
TT-288 A pompă magnetică, fără etanşare

Debitmetru electronic

Domeniu de utilizare: matriţe de injectat mase plastice şi metal, cilindri mici şi plăci.

Înzestrare de serie:

• Debitmetru digital şi urmărirea debitului minim cu avertizor. (litru/min. cuplabil la imperial sau US gall./min.)
• Regulator de temperatură prin autooptimizare cu microprocesor şi afişare digitală a valorii setate şi cea reală. Afişare în zecimi de grade. Setabil în grade Celsius sau Fahrenheit.
• Urmărire automată a temperaturii şi avertizare în caz de abaterea temp. reale faţă de ceea reglată.
• Funcţionare antipicurare – în regim de vid sau refulare. În caz de lipsă de etanşare nu există pierderi de ulei iar producţia poate continua fără probleme.
• Schimbător de căldură anticalcar din oţel inoxidabil
• Golire automată
• Posibilitatea cuplării exterioare a unui senzor de temperatură pt. controlul temperaturii sculei.

• Elemente de încălzire la temp. joase – se evită cracarea uleiului.
• Sisteme de siguranţă:
-supraveghere automată de nivel şi protecţie împotriva funcţionării fără ungere.
-termostat mecanic de siguranţă, separat
-limitator electronic de temperatură, încorporat în aparat
-întrerupător principal, transformator de comandă cu întrerupător de protecţie pt. motor, siguranţă automată, izolaţie termică.
• În caz de defecţiuni avertizare sonoră.
• Avertizare luminoasă pt.orice defecţiune.
• Construcţie cu role.

Principiu de funcţionare

Circuit de ulei fierbinte, cu bazin de ulei rece deasupra.
Viteza mare de curgere elimină cracarea uleiului. Încărcarea termică minimă a elementelor de încălzire şi viteza mare de curgere a uleiului asigură durabilitatea mare. În caz de umplere necorespunzătoare, recipientul aşezat sub vasul de expansiune împiedică murdărirea interiorului aparatului. Aparatul este roiectat pentru cele mai mari tempraturi şi siguranţă de funcţionare.

Sufletul aparatului

Pompă de temperaturi înalte de concepţie şi fabricaţie TOOL-TEMP până la 400 °C.
Pompă tip ’Z’ : ax cu triplu rulment şi ungere specială. Sistem triplu de etanşare cu presetupe.
Model de pompă tip ’A’ :
Aceeaşi pompă cu sistem de acţionare magnetic, fără etanşare.

Aparatele TOOL-TEMP nu trebuie răcite pentru decuplare.

Date tehnice

Domeniu de temp. în regim cu ulei între 80 °C - 250 °C
Reglaj de temp. unitate cu microprocesor cu autooptimizare tip MP-888 cu afişaj digital a temperaturii reglate şi ceea actuală. Supraveghere automată a temperaturii.
Átfolyásmérés electronic cu afişaj digital şi supravegherea debitului minim şi sistem de avertizare.
Putere de încălzire 8 kW, trepte de cuplare 3 / 5 / 8 kW
Putere de răcire aprox. 40 kW (la 200 °C temp. de ulei)
Puterea pompei motor 1,8 kW
Regim de refulare max 5,5 bar, max. 100 l/min
Regim de aspiraţie max 9 mvo
Volum de umplere 9 litri
Vas de expansiune 12 litri, înglobat în aparat
Racorduri
agent termic cu filet interior de 3/4“
apă de răcire cu filet exterior de 1“
Dimensiuni Lung. 1130 X Lăţ. 390 X Înă. 1070 mm, cu role
Masă aprox. 150 kg, gol
Culoare gri argintiu RAL 7001
Schimbător de căldură practic anticalcar, proiect şi execuţie proprie Tool-temp din oţel inoxidabil. Demontarea şi întreţinerea uşoară asigură o curăţire rapidă, dar la asta nu se va ajunge în primii ani de funcţionare.
Variantă cu circuit dublu Aparatul poate fi comandat şi cu cicuit dublu, cu specificarea de
TT-288/2. Aparatul va avea o carcasă mai mare, dar restul caracteristicilor rămâni neschimbate.

Posibilitatea reglării la tensiuni speciale de (3x200 V – 3x600 V) respectiv frecvenţe de 50/60 Hz la comandă. Livrăm şi aparate conforme cu ceriţele UL/CSI. Pt. piaţa SUA aparatele noastre sunt dotate cu filet NPT şi sunt reglate la grade Fahrenheit.

Unitate electronică de reglare a temperaturii tip MP-888

Unitatea electronică de reglaj poate fi cuplată atât la grade Celsius cât şi la Fahrenheit.În plus în aparat sunt încorporate interfeţe analogice (0-5 V, 0-10 V, és 4-20 mA)

În toate termoregulatoarele TOOL-TEMP, unităţile de autooptimizare cu microprocesor MP-888 fac parte din înzestrarea de bază. Autooptimizarea împiedică apariţia unor abateri de temperatură indiferent de masa consumatorului şi asigură o conductivitate termică precisă şi în domeniul temperaturilor înalte.

- Temperatură setată (valoare reglată)
Reglaj cu precizie de zecimi
- Temperatură reală (valoare măsurată)
- Debitmetru – afişarea debitului în diferite unităţi de măsură, cu o precizie de zecimi.
Se poate cupla de la litru la gallon american sau englezesc. La atingerea valorii debitului minim setat avertizare sonoră.
Regim automat sau manual la măsurarea debitului:
Automat: toate reglajele sunt automate, conform valorii debitului setat. La valori mici sună alarma.
Manual: reglajul nostru la valoarea minimă.
- Alarma se activează la atingerea acestei valori minime.

Produse TOOL-TEMP

Termoregulatoare (termoregulator) cu putere de încălzire de la 3 kW la 150 kW
Aparate de răcire apă cu putere de răcire de la 5 kW la 1500 kW
Băi de condiţionare pt condiţionarea rapidă şi eficientă a pieselor din poliamidă
